中醫綜合診斷系統的結構與相關組件

編輯時間：2021-02-08 來源： www.m0753.cn

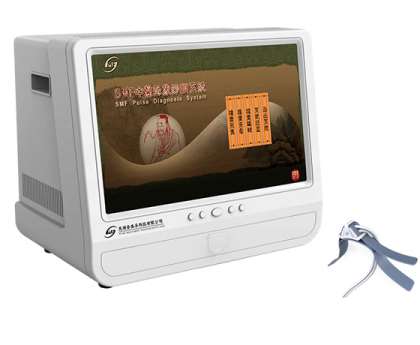

中醫綜合診斷系統的數據采集子系統包括溫度計、攝像頭、耳機、三組平面多點分布式壓力傳感器和加壓器，體溫計用于測量病人的體溫，攝像機用于拍攝病人的面部、舌苔和舌根的圖像或視頻。
耳機用于病人和醫生之間的通訊，三組平面多點分布式壓力傳感器用于測量患者腕部橈動脈在寸、近、尺三個點的脈搏壓力信號，并將脈搏壓力信號傳輸給信號處理子系統，壓力裝置用于施加浮動壓力，橈動脈中壓和下沉壓。
三組平面多點分布式壓力傳感器分別由9個壓力傳感器單元組成，這些壓力傳感器單元排列成3X3陣列，每組平面多點分布式壓力傳感器同步采集患者腕部橈動脈的寸脈、近脈或尺脈的壓力信號，即每組可采集9個脈壓信號。
加壓裝置由三個氣囊、三個閥門和氣壓栗組成，三個氣囊分別與三個閥門相連，氣壓栗通過閥門到達相應的氣囊，從而完成對患者手腕橈動脈的加壓過程。
